Гидрокомпенсаторы: что это такое

В двигателях внутреннего сгорания клапаны отвечают за своевременное открытие и закрытие каналов для подачи топливовоздушной смеси и вывода отработанных газов. Их корректная работа зависит от точности тепловых зазоров, которые со временем требуют регулировки. Чтобы автоматизировать этот процесс и избежать ручной настройки, используются гидрокомпенсаторы. В этом материале рассмотрим, как работает этот механизм, какие неисправности могут возникать и как можно самостоятельно произвести замену гидрокомпенсаторов.

Что такое гидрокомпенсаторы?

Гидрокомпенсатор представляет собой элемент в системе газораспределения двигателя внутреннего сгорания, предназначенный для автоматического поддержания оптимального теплового зазора клапанов.


Ранее подобную настройку приходилось выполнять вручную через определённые интервалы. Однако с внедрением гидрокомпенсаторов этот процесс стал происходить без участия человека, благодаря их способности самостоятельно компенсировать зазоры в работе клапанного механизма.

Зачем нужны гидрокомпенсаторы в двигателе?

В конструкции любого четырёхтактного двигателя внутреннего сгорания предусмотрены впускные и выпускные клапаны, отвечающие за подачу топливовоздушной смеси в цилиндры и удаление выхлопных газов. За точное управление моментом их открытия и закрытия отвечает распределительный вал.


Его кулачки давят на элементы привода клапанов в строго определённое время, обеспечивая согласованную работу мотора. Между кулачком распредвала и механизмом, который приводит клапан в движение, предусмотрен небольшой зазор — тепловой. Он нужен для компенсации теплового расширения металлических деталей при нагреве двигателя в рабочем режиме. Производитель задаёт этот зазор с высокой точностью — речь идёт о десятых долях миллиметра, что делает его незаметным невооружённым глазом.

К слову, как и в двигателе, в подвеске автомобиля тоже важна точность и надёжность — например, при замене такой детали, как рессора на Ситроен Джампер, нужно учитывать особенности конструкции и нагрузки, с которыми она сталкивается в эксплуатации.

Если тепловой зазор окажется слишком мал, клапан не сможет полностью закрыть камеру сгорания, что приведёт к утечке давления и снижению эффективности работы двигателя. В случае избыточного зазора клапан будет открываться с задержкой или не до конца, из-за чего в цилиндр поступит меньше топливовоздушной смеси, что также негативно скажется на мощности и стабильности работы мотора.

Гидрокомпенсатор решает эту проблему, автоматически поддерживая оптимальное значение зазора. Его применение даёт несколько важных преимуществ:

• упрощается обслуживание, так как нет необходимости вручную настраивать клапанные зазоры;

• двигатель работает тише за счёт снижения механического шума;

• автоматически учитывается износ элементов газораспределительного механизма;

• увеличивается общий ресурс двигателя благодаря постоянной корректировке зазоров.

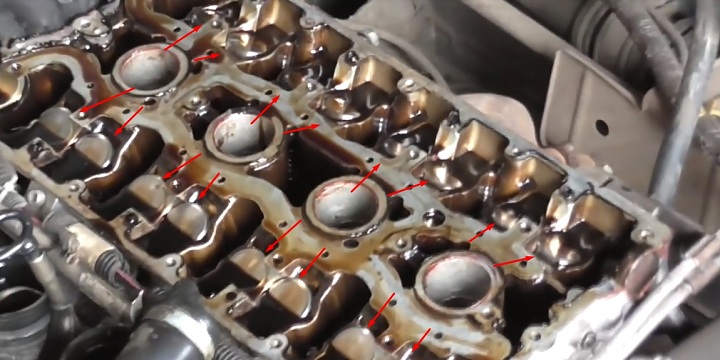

Устройство гидрокомпенсаторов во многом схоже, но их расположение зависит от конструкции двигателя. В моторах с одним распредвалом (SOHC) они монтируются в коромыслах клапанов, а в двигателях с двумя распределительными валами (DOHC) — размещаются непосредственно в головке блока цилиндров.

Какие бывают виды гидрокомпенсаторов?

Существуют различные конструкции, позволяющие автоматически или вручную корректировать тепловой зазор клапанов в процессе работы двигателя. Различие между ними заключается в принципе действия.

Механические устройства

На протяжении многих лет в двигателях внутреннего сгорания применялись механические толкатели. Это простая и достаточно надёжная система, основной недостаток которой — необходимость регулярной ручной регулировки зазоров.

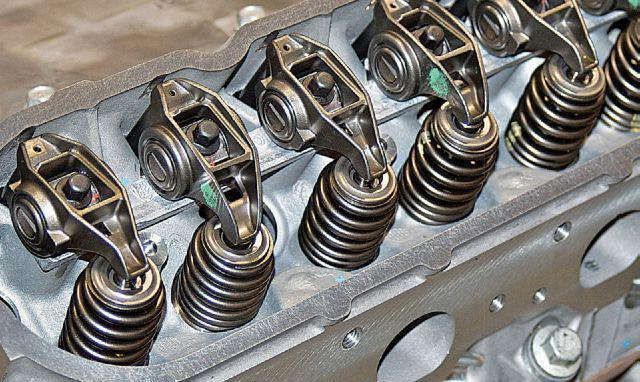

Механический толкатель функционирует в связке с распределительным валом. Под действием кулачка он перемещается вверх и вниз, передавая усилие через штангу (в зависимости от типа двигателя) либо непосредственно на коромысло. Последнее, в свою очередь, воздействует на клапан. Когда кулачок прекращает нажатие, возвратная пружина закрывает клапан, обеспечивая герметичность камеры сгорания.

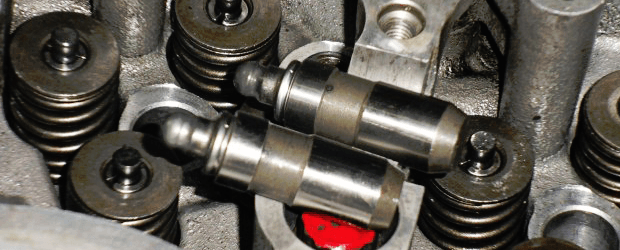

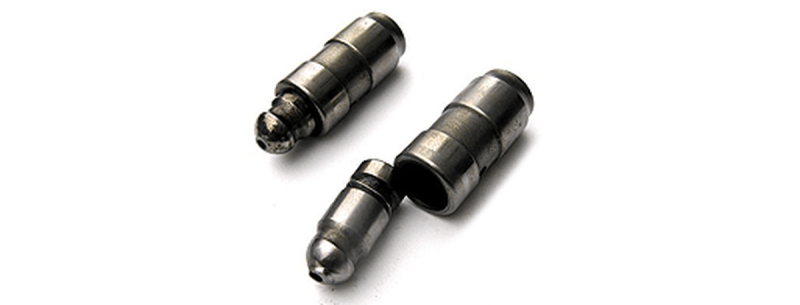

Плунжерные компенсаторы

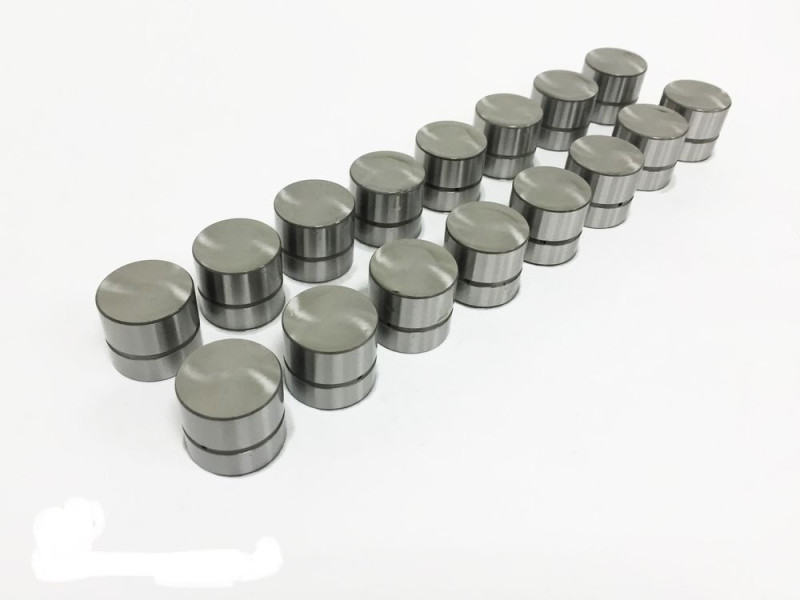

Современные двигатели чаще всего используют плунжерные (гидравлические) компенсаторы, которые интегрированы в системы газораспределения большинства автомобилей. Они работают на основе моторного масла и обеспечивают автоматическую подстройку зазора без необходимости вмешательства со стороны владельца.

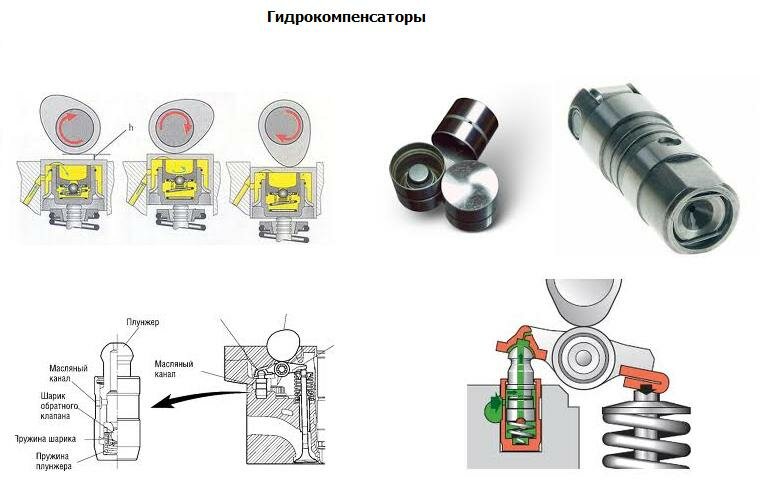

Принцип действия основывается на изменении длины компенсатора в зависимости от зазора. Когда кулачок находится в наивысшем положении, давление на компенсатор отсутствует, и внутренняя пружина выдвигает плунжер, в результате чего внутрь попадает масло через клапан. После заполнения компенсатора давление внутри и снаружи выравнивается, позволяя клапану закрыться.

При дальнейшем вращении кулачка его выпуклая часть давит на плунжер. В этот момент устройство, заполненное маслом, становится твёрдым и эффективно передаёт усилие на клапан. Часть масла при этом вытесняется, и образуется зазор, с которого начинается новый рабочий цикл. Этот процесс повторяется постоянно, обеспечивая стабильную работу механизма.

Важно отметить, что точность и долговечность конструктивных элементов играет роль не только в двигателе. Например, такая деталь, как рессора Fiat, также должна выдерживать высокие нагрузки и сохранять геометрию на протяжении всего срока эксплуатации, обеспечивая надёжность подвески автомобиля.

Плюсы и минусы гидрокомпенсаторов

Рассмотрим подробнее, чем полезны гидрокомпенсаторы и в каких ситуациях они проявляют свои недостатки.

Преимущества

Эти устройства получили широкое распространение в двигателях внутреннего сгорания по ряду причин:

• Автоматическая настройка зазора. Гидрокомпенсаторы сами регулируют тепловой зазор клапанов, что обеспечивает точную и стабильную работу двигателя при разных режимах.

• Снижение шума и вибраций. Работа мотора становится более мягкой и тихой, особенно в сравнении с системами, требующими ручной настройки.

• Увеличение эффективности. Оптимизация фаз газораспределения с помощью компенсаторов способствует лучшей производительности двигателя.

• Минимизация обслуживания. Устройства не требуют регулярной корректировки, в отличие от механических систем.

• Продление ресурса. Постоянная компенсация зазоров снижает износ клапанов и других элементов ГРМ.

Недостатки

Однако даже у этой современной технологии есть свои минусы, с которыми могут столкнуться владельцы автомобилей:

• Чувствительность к моторному маслу. Если используется некачественная или загрязнённая смазка, работа гидрокомпенсаторов может нарушаться.

• Сложности с ремонтом. Для замены или диагностики часто требуется снятие головки блока цилиндров, что делает процедуру более трудоёмкой.

• Высокая стоимость. За счёт сложности конструкции такие устройства стоят дороже и увеличивают цену общего обслуживания.

• Ограниченная эффективность на высоких оборотах. При интенсивной работе двигателя масляное давление может не успевать поддерживать работу компенсаторов в полной мере.

Так же как и в случае с элементами подвески, например, такими как рессора на Фиат Добло, важно учитывать ресурс, техническое состояние и особенности эксплуатации — это напрямую влияет на надёжность и безопасность автомобиля в целом.

Почему стучит гидрокомпенсатор?

Иногда при работе двигателя можно услышать характерный стук гидрокомпенсатора, напоминающий стрекот. Однако наличие подобных звуков не всегда свидетельствует о неисправности самого гидравлического элемента — причин может быть несколько.

Почему появляется стук при холодном запуске:

• Засорение внутренних каналов. Пока масло холодное и густое, оно плохо циркулирует, что может вызвать шум. После прогрева масло становится жиже, и звуки обычно исчезают.

• Неподходящая вязкость смазки. Использование масла, более густого, чем рекомендовано производителем, мешает его нормальной подаче в компенсаторы.

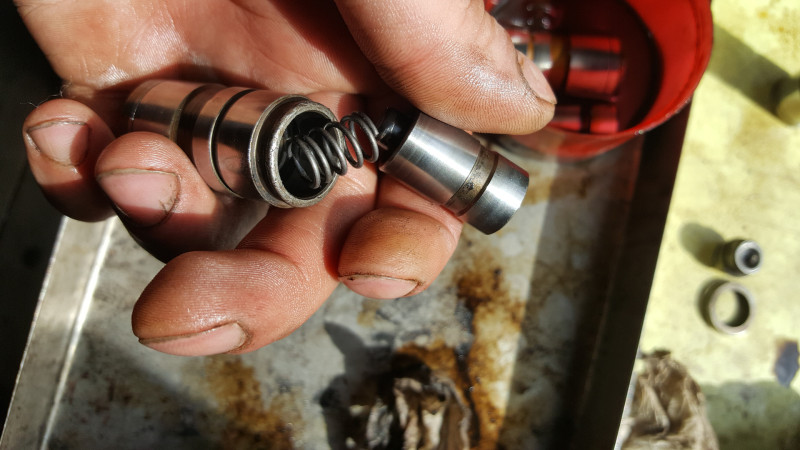

• Износ клапанного механизма внутри гидрокомпенсатора. Повреждение шарикового клапана может привести к утечке масла и появлению характерного звука.

Причины шума на прогретом двигателе:

• Загрязнение или деградация масла. Некачественная или сильно отработанная смазка теряет свои свойства. После замены масла шум, как правило, исчезает.

• Проблемы с масляным насосом. Снижение давления в системе смазки не позволяет компенсаторам работать должным образом.

• Неправильный уровень масла. И избыток, и недостаток масла в картере могут вызвать сбои в работе гидрокомпенсаторов.

• Механический износ или поломка самого устройства. При сильном износе компенсатор теряет способность удерживать давление, из-за чего появляется постоянный стук.

Кстати, аналогично тому, как стук в гидрокомпенсаторах может указывать на проблемы в системе смазки, в подвеске автомобиля наличие посторонних звуков нередко сигнализирует о неисправности. Например, если рессора для Ford начинает скрипеть или прогибаться под нагрузкой — это повод проверить её на деформации или коррозию.

Как проверить гидрокомпенсатор?

Характерный признак неисправности гидрокомпенсатора — резкий металлический стук, напоминающий стрекот, исходящий из верхней части мотора, под клапанной крышкой. В салоне автомобиля этот шум может быть неразличим, особенно если установлена качественная шумоизоляция.

Обычно звук усиливается постепенно: сначала появляется негромкий шелест, который со временем может перерасти в отчётливый цокот. Однако если громкий стрекочущий звук возник внезапно, в первую очередь стоит проверить уровень моторного масла — при его нехватке гидрокомпенсаторы начинают работать нестабильно и быстро подают сигнал в виде шума.

Также стоит обратить внимание на состояние поддона картера. После наезда на препятствия или в условиях плохих дорог в нижней части двигателя могла образоваться вмятина. Это способно нарушить работу маслоприёмника, что, в свою очередь, влияет на давление в системе смазки и корректную работу гидрокомпенсаторов.

Что делать, если начали стучать гидрокомпенсаторы?

Во многих случаях для восстановления нормальной работы гидравлических толкателей достаточно заменить моторное масло вместе с фильтром. Однако если после этой процедуры посторонние звуки не исчезают, вероятнее всего, потребуется замена самих гидрокомпенсаторов. В ситуациях, когда масло менялось редко, может понадобиться также проверка и, при необходимости, замена масляного насоса или прочистка масляных каналов в системе.

Если сразу после запуска двигателя из области клапанной крышки начал доноситься негромкий стук, эксплуатацию автомобиля можно кратковременно продолжить. Тем не менее откладывать диагностику и ремонт надолго не стоит. Запущенная неисправность гидрокомпенсатора способна привести к серьёзным последствиям — повреждениям элементов газораспределительного механизма или даже деформации головки блока цилиндров.

Это аналогично тому, как в подвеске автомобиля игнорирование посторонних звуков может закончиться дорогостоящим ремонтом. Например, износ рессоры Ford Transit при несвоевременном обслуживании способен привести к ухудшению управляемости и дополнительной нагрузке на кузов и шасси.

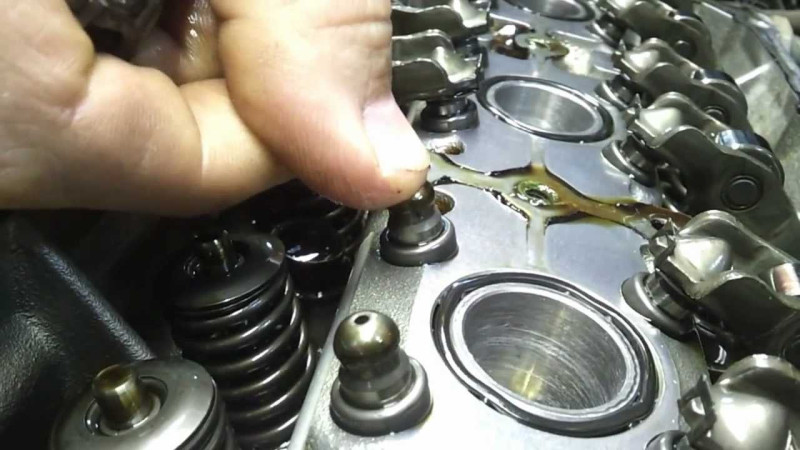

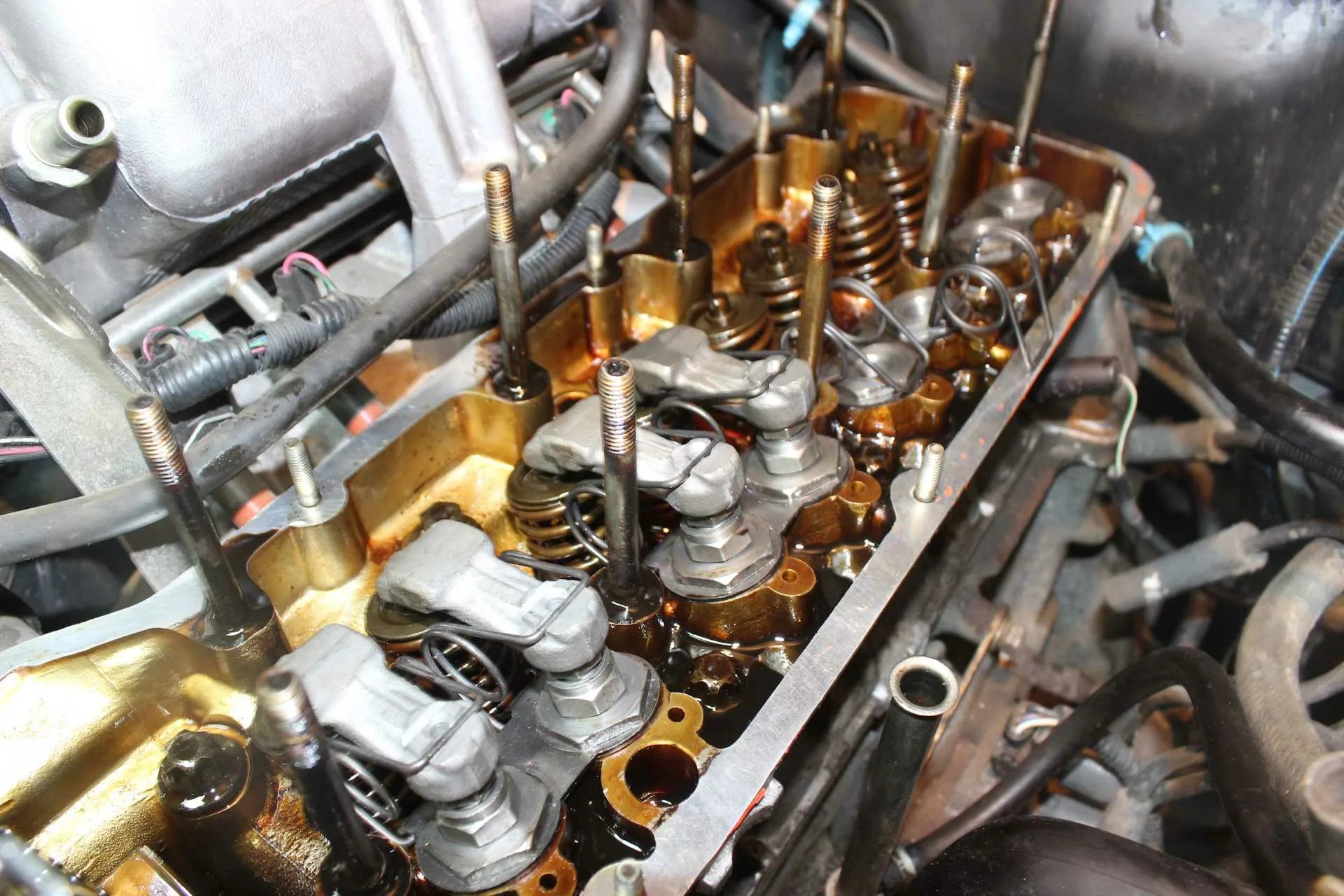

Как заменить гидрокомпенсаторы?

Если в масляной системе двигателя накопилось большое количество отложений или отдельные элементы газораспределительного механизма сильно изношены, может потребоваться полная замена гидрокомпенсаторов. Ниже представлен общий порядок выполнения такой процедуры.

• Остановите двигатель и дайте ему полностью остыть, чтобы исключить риск ожогов и упростить доступ к компонентам.

• Отключите аккумулятор и демонтируйте всё навесное оборудование, которое мешает добраться до клапанной крышки. В некоторых случаях также потребуется снять головку блока цилиндров.

• Освободите доступ, сняв мешающие элементы двигателя.

• Удалите старые гидрокомпенсаторы и установите новые, убедившись, что каждый из них закреплён корректно и соответствует спецификации.

• Соберите мотор в обратной последовательности, тщательно проверяя, чтобы все элементы были установлены на свои места.

• Произведите замену моторного масла на свежее, используя тип и вязкость, рекомендованные производителем.

• После завершения работ осмотрите двигатель на предмет возможных утечек масла и проверьте его работу — не должно быть посторонних стуков или нестабильной работы.

Следует учитывать, что самостоятельная замена гидрокомпенсаторов требует определённого технического уровня подготовки. При отсутствии необходимого опыта разумнее будет обратиться в специализированный автосервис, где такие работы выполнят с гарантией качества.

Как предотвратить поломку гидрокомпенсаторов?

Ниже приведены простые рекомендации, которые помогут продлить срок службы гидрокомпенсаторов и предотвратить их преждевременный износ:

• Регулярно производите замену моторного масла. При эксплуатации автомобиля в тяжелых или экстремальных условиях интервал между заменами стоит сократить по сравнению с рекомендациями производителя.

• Используйте только высококачественные масла, соответствующие спецификациям вашего двигателя. Выбор правильной вязкости значительно влияет на эффективную работу гидравлических компенсаторов.

• Постоянно контролируйте уровень масла в системе. Недостаток смазочной жидкости может привести к серьезным повреждениям гидрокомпенсаторов и других деталей двигателя.

• Старайтесь плавно запускать и глушить мотор, избегая резких перепадов давления масла, которые могут негативно сказаться на работе элементов газораспределительного механизма.

Подобно тому, как регулярное обслуживание помогает сохранить функциональность гидрокомпенсаторов, своевременный уход за подвеской, например замена рессоры для Hino 300, предотвращает дополнительные поломки и сохраняет комфорт при движении.

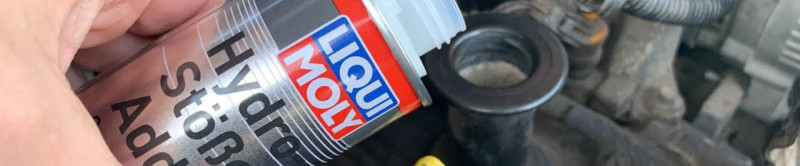

Какие присадки использовать для гидрокомпенсаторов?

Для повышения эффективности работы гидрокомпенсаторов и дополнительной защиты от износа специалисты рекомендуют применять антифрикционные присадки. Эти добавки улучшают защитные качества масла и помогают продлить срок службы механических компонентов. Благодаря им можно временно уменьшить характерный цокот гидрокомпенсаторов.

Однако важно помнить, что такие присадки не устраняют саму причину появления стука — они лишь снижают уровень шума и увеличивают срок эксплуатации деталей.
