Дифференциал автомобиля: что это простыми словами?

Практически каждая серийная машина с двигателем внутреннего сгорания оснащается дифференциалом в трансмиссии ведущих колёс. Но что это за механизм и зачем он вообще нужен? Чем отличается межосевой дифференциал от обычного, и в чём суть дифференциала с повышенным трением? Чтобы вы больше не путались в этих понятиях, мы подробно разберём, как работает дифференциал в автомобиле, а также объясним устройство как классического свободного варианта, так и самоблокирующегося типа.

Что такое дифференциал?

Дифференциал — это важный элемент трансмиссии автомобиля, обеспечивающий передачу крутящего момента от коробки передач к колёсам. Его основная функция — делить поток мощности между двумя колёсами одной оси и позволять им вращаться с разной скоростью.

Это особенно важно при прохождении поворотов, когда каждое колесо проходит разное расстояние. Механизм способен адаптировать распределение мощности: от равного значения 50:50 до полного смещения — вплоть до 100:0 в пользу одного колеса. Иначе говоря, дифференциал обеспечивает гибкую передачу крутящего момента в зависимости от дорожных условий. Кстати, так же как и рессоры для КамАЗ, он играет важную роль в адаптации автомобиля к переменным нагрузкам и условиям движения.

Для чего нужен дифференциал?

Представьте себе автомобиль, входящий в поворот. Колесо, находящееся снаружи дуги, движется по более длинной траектории, чем внутреннее. Чтобы пройти один и тот же участок пути, внешнему колесу требуется вращаться быстрее. Если же оба колеса жёстко соединены между собой, одно из них неизбежно будет либо буксовать, либо терять сцепление, что приводит к ускоренному износу резины и снижению управляемости. Чтобы избежать этих последствий, инженеры внедрили в конструкцию трансмиссии специальный механизм, позволяющий колёсам на одной оси вращаться с разной скоростью. Именно так работает дифференциал.

Этот механизм делит поступающий крутящий момент на два независимых потока, что обеспечивает плавное прохождение поворотов и стабильность движения. В автомобилях, где ведущими являются обе оси, используется дополнительный компонент — межосевой дифференциал, распределяющий тягу между передней и задней частью. Такая система важна для поддержания устойчивости и тяговых характеристик в любых условиях. Аналогично тому, как рессоры для Ситроен обеспечивают адаптацию подвески под нагрузку и неровности, дифференциал оптимизирует работу трансмиссии на разных режимах движения.

Как устроен дифференциал?

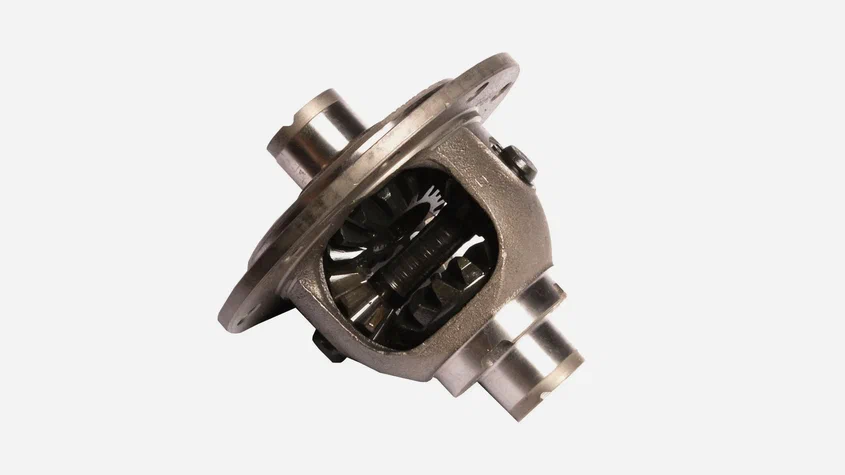

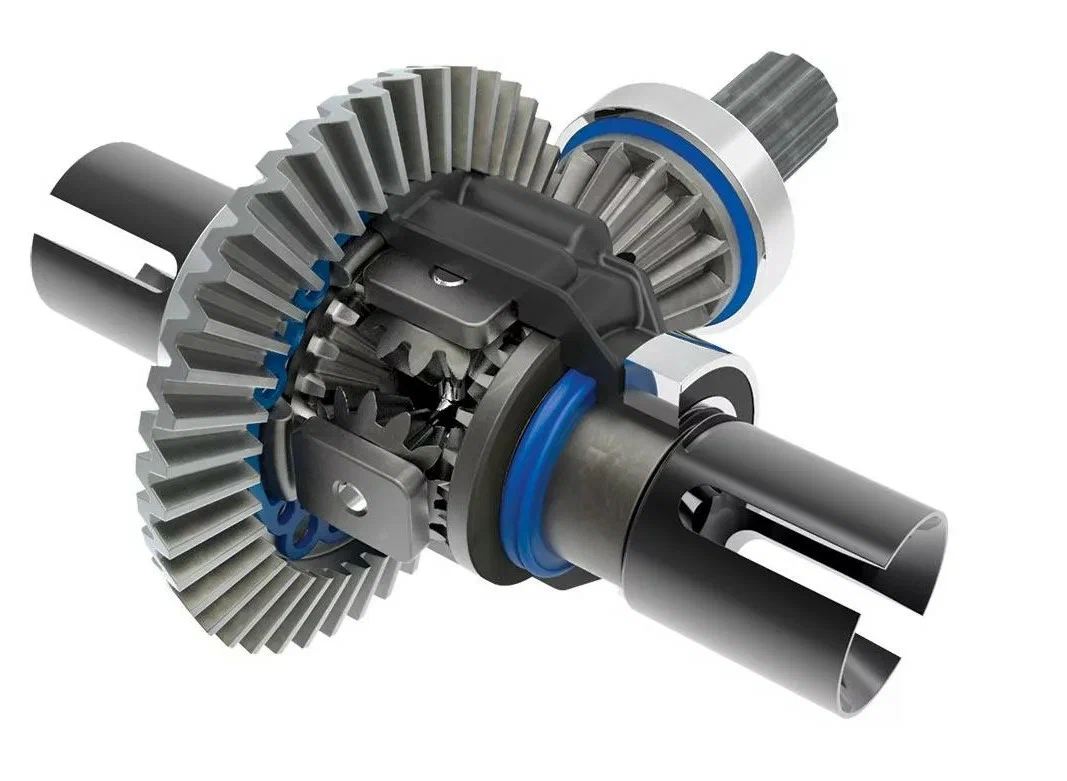

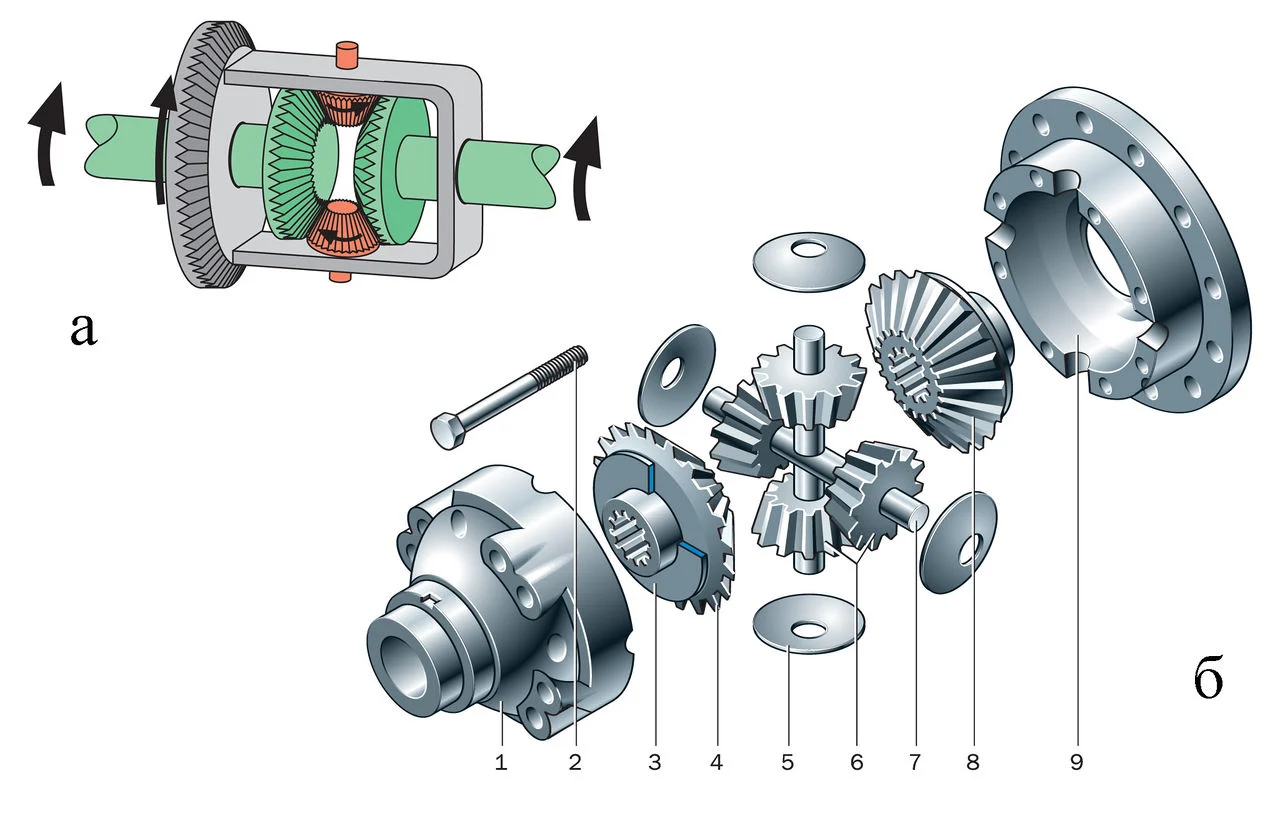

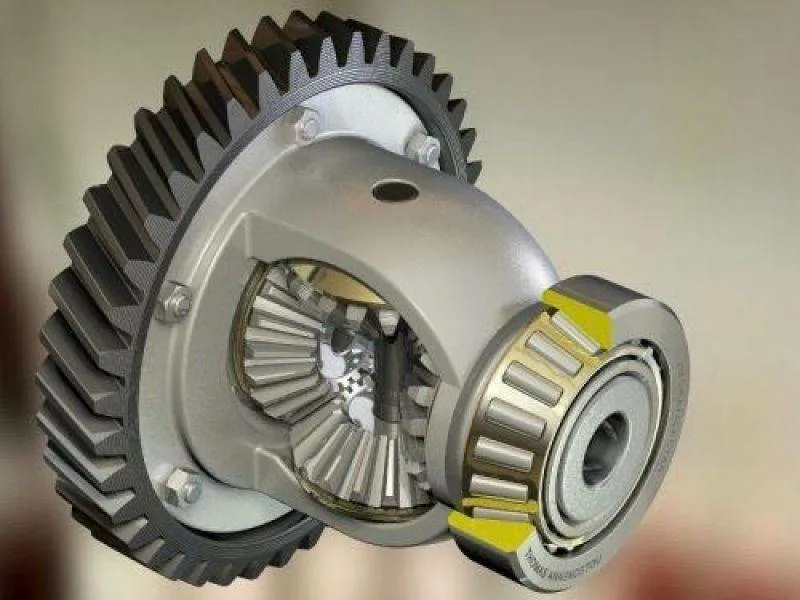

Дифференциал представляет собой разновидность планетарного механизма. В большинстве случаев он состоит из четырёх шестерён, на которые передаётся крутящий момент через пятую — ведомую шестерню, связанную с корпусом дифференциала. Этот корпус выполняет функцию водила. Главная передача включает в себя две шестерни: ведущую и ведомую. Первая получает вращение от коробки передач и передаёт его на ведомую, которая, в свою очередь, приводит в движение корпус дифференциала.

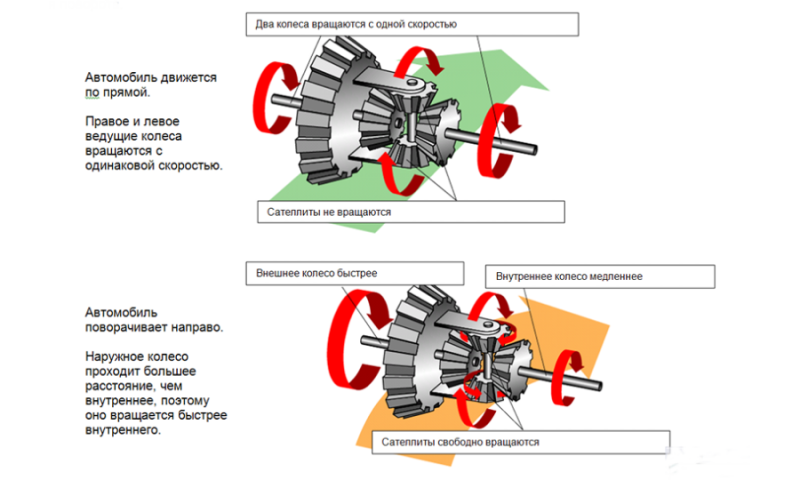

Корпус вращает сателлиты — маленькие шестерни, находящиеся в зацеплении с солнечными шестернями, жёстко соединёнными с полуосями, передающими вращение на колёса. Когда автомобиль едет по прямой, сателлиты не вращаются вокруг своей оси, и обе полуоси вращаются синхронно. Но при повороте, когда одно колесо должно двигаться быстрее другого, сателлиты начинают вращаться, компенсируя разницу в скорости между внутренним и внешним колесом.

Таким образом, дифференциал позволяет передавать крутящий момент одновременно на оба колеса, при этом обеспечивая возможность их вращения с различной скоростью в зависимости от дорожной ситуации.

Где находится дифференциал?

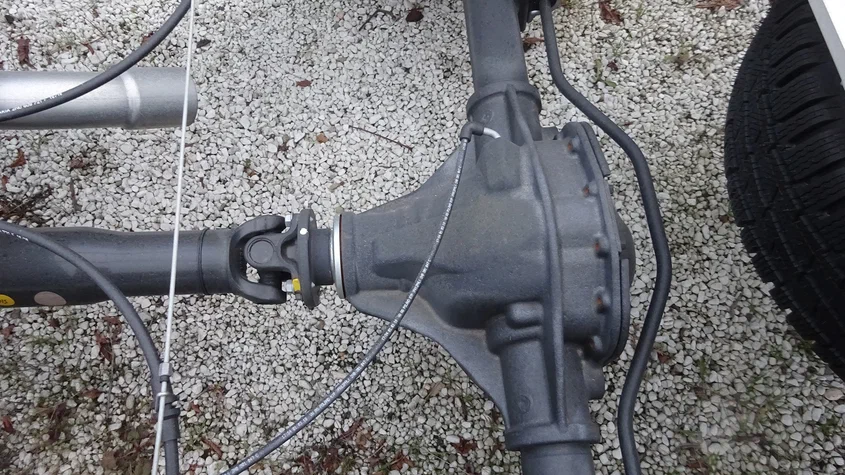

Расположение дифференциала зависит от типа привода автомобиля. В переднеприводных моделях межколёсный дифференциал, как правило, встроен прямо в корпус коробки передач. У машин с задним приводом он размещён в заднем мосту или редукторе. В случае с полноприводными автомобилями конструкция сложнее: здесь используются два межколёсных дифференциала — на каждой ведущей оси — и один межосевой, который устанавливается либо в коробке передач, либо в раздаточной коробке.

Функция межосевого дифференциала аналогична межколёсному: он распределяет крутящий момент и позволяет валам вращаться с разной скоростью. Однако в некоторых полноприводных автомобилях такой узел отсутствует. Это упрощает конструкцию, но ограничивает возможности трансмиссии. При жёсткой связи между осями машина может безопасно двигаться только по покрытиям с пониженным сцеплением, поскольку возникает риск пробуксовки. В альтернативных схемах одна ось подключается лишь при проскальзывании другой, чаще всего через фрикционные муфты, на непродолжительное время и на небольшой скорости.

Так же как и рессоры для Фиат обеспечивают адаптацию подвески под нагрузки и дорожные условия, правильно реализованный дифференциал играет важную роль в устойчивости и проходимости автомобиля.

Разновидности дифференциала

Кроме межколёсного дифференциала, о котором шла речь ранее, существует несколько других разновидностей этого механизма:

• межосевой дифференциал — применяется в транспортных средствах с двумя и более ведущими осями для распределения тяги между ними;

• поворотный дифференциал — используется в конструкции гусеничных машин для обеспечения поворота за счёт разной скорости вращения гусениц;

• суммирующий дифференциал — служит для объединения крутящего момента от двух различных двигателей и передачи его на одну ось.

Каждый из этих видов выполняет свою специфическую задачу в зависимости от типа транспортного средства и условий его эксплуатации.

Недостатки дифференциала?

Основной недостаток дифференциала, который одновременно является и его ключевым преимуществом, заключается в способности передавать до 100% крутящего момента на одно колесо. В результате, когда одно из колес теряет сцепление с дорогой, большая часть мощности передаётся именно на него. Это может привести к тому, что даже при наличии одного колеса с хорошим сцеплением, автомобиль не сможет сдвинуться с места.

Для решения этой проблемы были разработаны различные типы дифференциалов. Одним из таких решений являются дифференциалы с повышенным внутренним сопротивлением (самоблокирующиеся дифференциалы), а также конструкции с принудительной блокировкой, которая может быть как ручной, так и автоматической. Эти системы позволяют перераспределять крутящий момент в пользу колеса с лучшим сцеплением или же полностью блокировать дифференциал, синхронизируя вращение колёс на оси. Разнообразие этих технологий и их особенности будут рассмотрены в следующих материалах.

Так же, как и рессоры для Хино, которые подбираются с учётом специфики работы и условий эксплуатации, выбор дифференциала зависит от целей и условий, в которых будет использоваться автомобиль.

Как работают блокировки в дифференциале?

В некоторых дорожных условиях свободное вращение колёс, предусмотренное стандартным дифференциалом, может быть неэффективным или нежелательным с точки зрения водителя. В таких случаях возникает необходимость заблокировать работу дифференциала, заставив все его компоненты вращаться синхронно. Это позволяет изменить распределение крутящего момента в пользу нужного колеса или оси. Существует несколько технических решений, которые позволяют реализовать такую блокировку.

Имитация блокировки

В современных автомобилях за работой трансмиссии следит электронная система, которая анализирует скорость вращения каждого колеса. Если фиксируется значительная разница между колёсами одной оси — превышающая норму, допустимую при прохождении поворота, — это указывает на пробуксовку одного из них. В такой ситуации система активирует тормозные механизмы на проскальзывающем колесе. Это позволяет перераспределить часть крутящего момента на второе колесо, обладающее лучшим сцеплением с дорогой.

Тем самым автомобиль сохраняет проходимость даже в сложных условиях, например на снегу. Однако стоит отметить, что подобное вмешательство не является настоящей блокировкой дифференциала — это лишь её электронная имитация.

Принудительная блокировка

Механическая блокировка дифференциала присутствует на многих внедорожниках, включая и отечественную «Ниву». Хотя способы её активации могут различаться — будь то кнопка или рычаг — суть остаётся одинаковой: при включении происходит жёсткая фиксация шестерён-сателлитов, в результате чего колёса начинают вращаться с одинаковой скоростью, а крутящий момент делится между ними поровну.

Такая система работает в двух режимах — либо дифференциал полностью заблокирован, либо находится в обычном свободном состоянии. Использование блокировки на твёрдом покрытии при движении на высокой скорости недопустимо, так как это вызывает чрезмерные нагрузки на элементы трансмиссии. Поэтому подобное решение применяется преимущественно в автомобилях повышенной проходимости, предназначенных для эксплуатации на бездорожье и мягких грунтах.

Аналогично тому, как рессоры для Форд подбираются с учётом условий эксплуатации и особенностей подвески, система блокировки дифференциала разрабатывается с прицелом на конкретные дорожные сценарии, в которых она будет максимально эффективна.

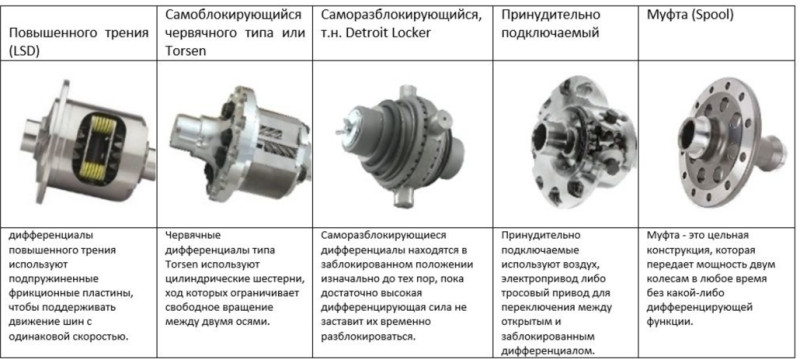

Самоблокирующиеся дифференциалы

Эти устройства также известны под названием дифференциалы с ограниченным проскальзыванием, или LSD (Limited Slip Differential). Они устанавливаются как на внедорожниках и кроссоверах, так и на автомобилях с высокой мощностью, включая спортивные модели. Главное преимущество самоблокирующихся дифференциалов — способность автоматически изменять степень блокировки: от полностью свободного вращения колёс до их синхронной работы, как у жёстко связанной оси. При этом участие водителя не требуется — всё происходит без внешнего вмешательства.

Чтобы обеспечить такую работу, конструкция дополняется фрикционной либо вязкостной муфтой, схожей по принципу действия с муфтами в автоматических коробках передач. Несмотря на различия в технических решениях, суть у всех подобных систем одна: они замыкают один из приводных валов на корпус дифференциала, чтобы сократить разницу в скорости между колёсами. Чем больше проскальзывает одно из них, тем сильнее срабатывает муфта, обеспечивая перераспределение крутящего момента.

Существует также другой тип — дифференциал с червячной передачей, наиболее известным представителем которого является система Torsen. Она реагирует не на разницу в скорости вращения, а на различие в крутящем моменте, возникающее между колёсами. Torsen работает быстрее и точнее по сравнению с муфтовыми конструкциями, но отличается большей сложностью и, как следствие, более высокой стоимостью изготовления и обслуживания.

Заключение

Межколёсный дифференциал — это стандартный элемент, используемый как на колесных, так и на гусеничных транспортных средствах. Основная его функция заключается в изменении частоты вращения выходных валов. С развитием электроники появилась возможность интеграции систем, предотвращающих пробуксовку, что значительно улучшает управляемость и проходимость техники.
