Чтобы автомобиль уверенно преодолевал препятствия на дороге, крайне важно обеспечить мягкую и надежную связь кузова с колёсами. Именно такую задачу решает использование торсионной подвески, ставшей популярной среди автопроизводителей благодаря своей компактности, надёжности и простой конструкции.
Что собой представляет торсионная подвеска?
Торсион — это металлический стержень особой формы, выполненный из закалённой пружинной стали, прошедший термообработку. Материал подвергается строгим требованиям прочности и долговечности, ведь именно от качества изготовления зависят срок службы и стабильность всей системы. Чтобы защитить деталь от коррозии, её поверхность обрабатывают защитными покрытиями, такими как антикоррозийный состав или краска. Особенное внимание уделяется изделиям, покрытым прорезиненными материалами, поскольку они обеспечивают наилучшую защиту от влаги и повреждений.
При движении автомобиля по ухабистым участкам дороги торсионы подвергаются нагрузкам, работая преимущественно на закручивание. Конструктивно торсионы могут иметь различную форму сечения:
- круглые,
- квадратные,
- прямоугольные,
- многослойные.
Один конец торсиона жёстко закреплён на кузовной балке либо раме транспортного средства, второй соединён с рычагом, принимающим нагрузку от колеса. Соединение выполняется при помощи специальных шлицевых соединений, позволяющих эффективно передавать усилие. Иногда крепление к кузову осуществляется через профиль нестандартной формы, однако обязательным условием является совпадение осей вращения рычага и оси самого торсиона.
Подбор степени сопротивления деформации рассчитывается так, чтобы торсион выдерживал массу автомобиля, одновременно позволяя рычагу свободно перемещаться, создавая необходимое упругое сцепление колёс с дорожным покрытием. Основные факторы, влияющие на жёсткость подвески, включают геометрическую форму, длину элемента, материал и метод обработки сплава. Стоит отметить, что даже такие проверенные временем решения, как рессоры на Джак 200, постепенно уступили своё место современным торсионам, обеспечивающим больший комфорт и безопасность вождения.
Устройство и принцип работы

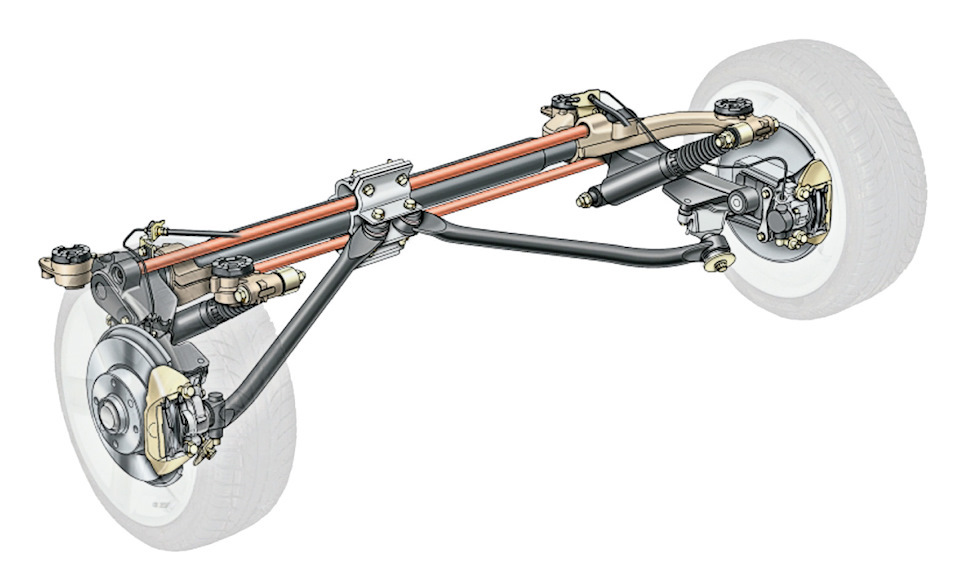

Ниже представлена схема устройства торсионной подвески, предназначенной для защиты корпуса автомобиля от излишних механических воздействий, поступающих от колёс. Торсион работает следующим образом: при попадании машины на участок дороги с дефектами покрытие, торсион принимает на себя удар, деформируясь путём скручивания, и смягчает толчки, делая движение комфортным и плавным. После прохождения участка с препятствием элемент самостоятельно восстанавливает свою изначальную позицию.
Давление распределяется равномерно по всей длине вала, механизм действует аналогично обычной пружине, однако значительно превосходит её по эффективности и эксплуатационным характеристикам.
Основой работы торсионной подвески служит постоянная нагрузка на стальной вал, возникающая вследствие подъёма или опускания колеса относительно кузова. Важнейшим показателем качественного исполнения является способность торсиона сохранять стабильную структуру, исключающую любые деформации. Сегодня подобные механизмы успешно заменяют традиционные элементы, например, рессоры на JAC N90, предлагая автовладельцам повышенный уровень комфорта и безопасности.
Виды подвесок
Различаются два способа установки торсионов:
- Поперечное;
- Продольное.
Расположение торсионов поперек кузова характерно для легковых машин, особенно тех, что оснащены задней ведущей осью. Отличительной чертой подобной схемы является монтаж валов перпендикулярно направлению движения авто.
Продольная установка применяется чаще всего в тяжёлых грузовых машинах. Хотя иногда этот вариант пытались внедрить и на легковых моделях, широкое распространение такая технология не нашла.
Сегодняшнее производство автомобилей основывается на трёх ключевых конструкциях подвесок:
- Передняя независимая система с поперечными торсионами.
- Задняя независимая подвеска с поперечным расположением элементов.
- Полузависимый задний мост.
Отдельно стоит упомянуть альтернативные варианты, такие как классические листовые рессоры, используемые на внедорожниках типа Ниссан Навара D40, однако современные тенденции всё больше склоняются в сторону лёгких и эффективных решений, основанных на торсионных механизмах.
Передняя независимая

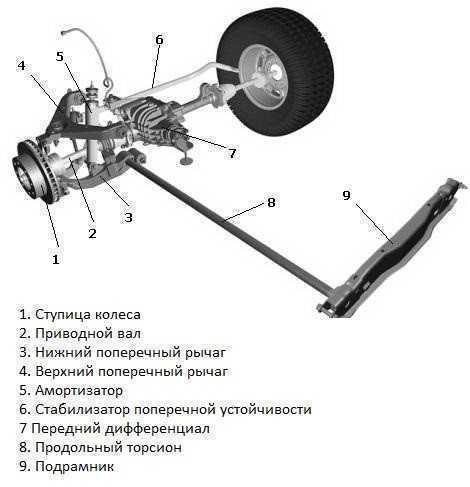

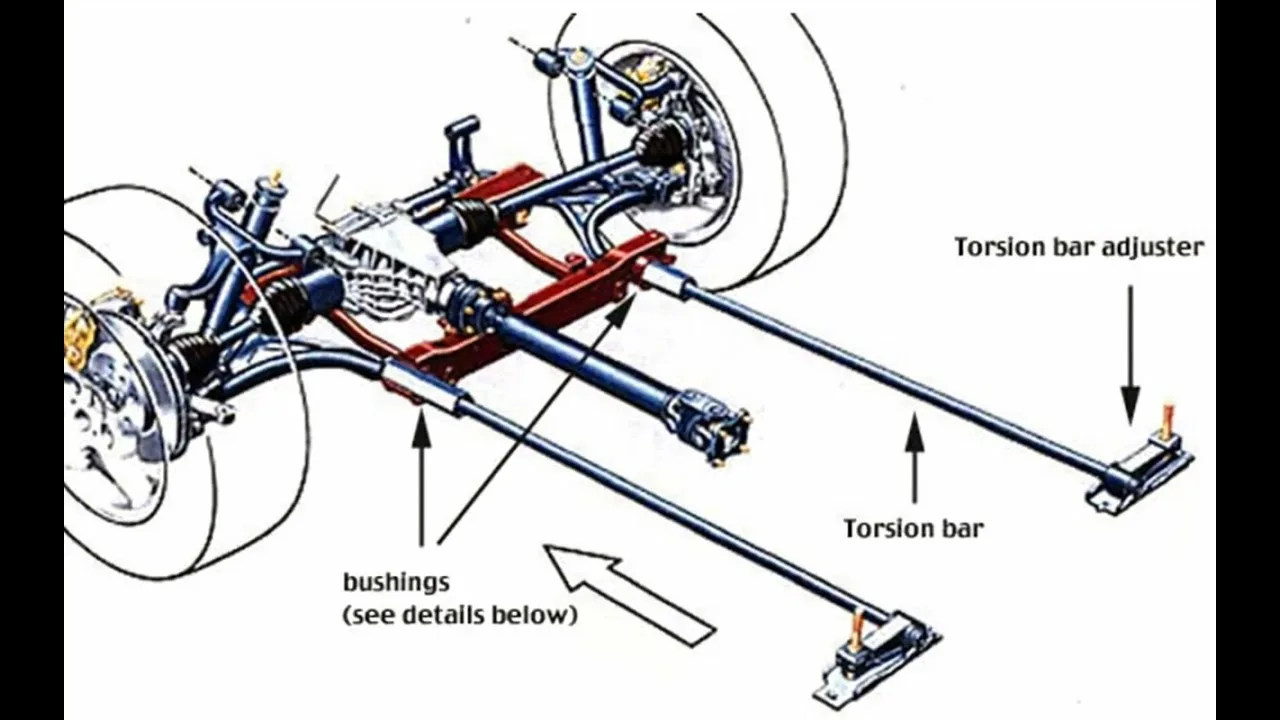

Независимая передняя подвеска с торсионом состоит из следующих компонентов:
- Торсион продольного размещения, обеспечивающий высокий уровень комфортабельности передвижения.
- Рычаг, выполняющий передачу усилий и провоцирующий скручивание торсиона.
- Амортизационный узел, предназначенный для подавления вибраций и колебаний шасси.
- Усилитель поперечной стабильности, минимизирующий наклоны кузова и улучшающий контроль над управлением транспортным средством.
Подобная конфигурация передней независимой подвески широко распространена на крупных полноприводных внедорожниках, так как позволяет освободить дополнительное пространство для мощных агрегатов трансмиссии.
Задняя независимая

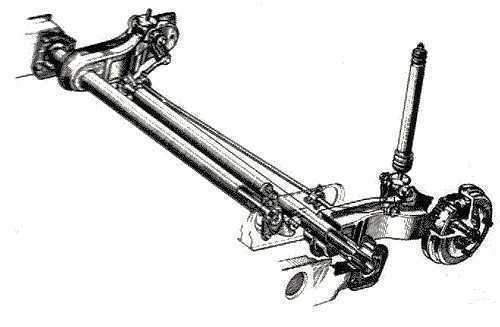

Особенностью заднего подвеса с поперечными торсионами является их комбинация с продольными направляющими элементами. Иллюстрация примера такой конструкции приведена ниже.
Ярким представителем транспортных средств, оборудованных подобными поперечными валами и продольными рычагами, выступает модель Renault 16. Автомобиль характеризуется разной длиной колесной базы с правой и левой стороны, разница составляет несколько сантиметров. Причина такого технического решения кроется в линейном размещении торсионов друг за другом. Подобная компоновка немного снизила показатели управляемости, зато позволила существенно расширить пространство багажника. Важно подчеркнуть, что хотя данная схема стала менее востребованной в современных разработках, классическое решение в виде классических рессор, таких как рессора для Sollers, продолжает использоваться на определенных моделях грузового транспорта.
Полузависимая задняя

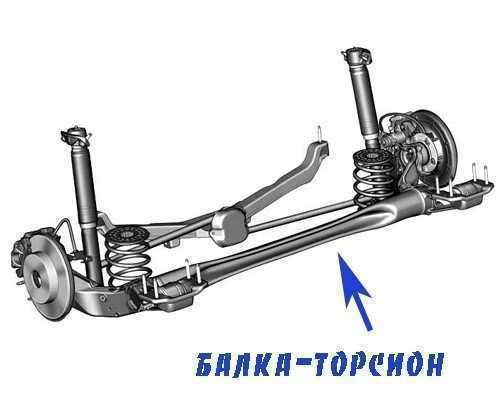

Основа полузависимой задней подвески — это специальная торсионная балка, имеющая характерную U-образную конструкцию. С обеих сторон расположены отдельные продольные рычаги, которые прикреплены одним концом к корпусу автомобиля, а вторым — непосредственно к колесному узлу. Такая конструкция обеспечивает хорошую устойчивость к изгибам, сохраняя при этом гибкость, необходимую для небольшого перемещения колес вверх-вниз независимо друг от друга. Форма балки специально разработана таким образом, чтобы не препятствовать процессу скручивания, который возникает при работе подвески.
Этот тип подвески нашел свое применение в недорогих переднеприводных автомобилях. Выбор в пользу нее обусловлен простотой реализации и доступностью, что делает автомобили с такой системой экономически выгодными для массового производства.
Плюсы и минусы применения торсионов
Использование торсионов в подвесках обладает рядом преимуществ и недостатков.
Среди плюсов можно выделить следующее:
- высокая степень плавности хода автомобиля;
- возможность изменения клиренса, регулируя высоту подвески;
- небольшие габариты и простое устройство;
- легкость ремонта и обслуживания;
- снижение нагрузки на подшипники колес;
- высокая надежность эксплуатации.
Однако существуют и некоторые минусы:
- значительное влияние качества самих торсионов на жесткость подвески;
- сложность производственного процесса при изготовлении упругих валов;
- ухудшение управляемости автомобиля, так как поворот становится слишком легким.
Стоит отметить, что несмотря на популярность торсионов, многие производители продолжают применять и другие типы подвесок, включая, например, классические рессоры для КамАЗ 55111, исходя из конкретных технических требований и условий эксплуатации.
Заключение
Торсионная подвеска нашла широкое применение в тяжелой автомобильной технике, внедорожниках и бюджетных серийных автомобилях. Благодаря своей неприхотливости, стойкости к износу и отличным рабочим параметрам, она идеально подходит для транспортных средств, которым не требуется выдающаяся маневренность на высоких скоростях. Однако для спортивных моделей, ориентированных на быстрое и точное управление, такая подвеска оказывается далеко не лучшим решением.
