Современные транспортные средства всё чаще оснащаются системами с изменяемыми характеристиками подвески, позволяющими адаптировать автомобиль под конкретные условия эксплуатации. Одним из ключевых решений в этой области стала пневмоподвеска, обеспечивающая высокий уровень комфорта, устойчивости и управляемости как для легковых, так и для грузовых автомобилей. Центральным элементом такой системы является пневморессора — упругий элемент, способный изменять свою жёсткость и геометрические параметры за счёт регулирования давления сжатого воздуха.
Пневматическая рессора фактически заменила собой традиционные пружины и рессоры в тех случаях, когда требуется не просто воспринимать нагрузку, а активно управлять поведением подвески. Именно благодаря пневморессоре становится возможным выравнивание кузова при неравномерной загрузке, поддержание постоянного клиренса, а также адаптация подвески к дорожным условиям в режиме реального времени. Это особенно актуально для коммерческого транспорта, где нагрузка может существенно меняться в течение рабочего дня.
Актуальность темы пневморессор объясняется их повсеместным использованием в пневматических подвесках грузовых автомобилей, микроавтобусов, внедорожников и специализированной техники, включая такие решения, как рессора для Камаз Компас 9. Знание конструкции пневморессоры, принципов её функционирования и существующих модификаций помогает осознанно подходить к выбору компонента, правильно его эксплуатировать и вовремя производить замену. В рамках данной статьи детально разбираются устройство пневморессоры, ключевые типы и их назначение в системе подвески автомобиля, а также практические рекомендации по подбору и техническому обслуживанию.
Пневморессора как упругий элемент пневматической подвески
Пневморессора представляет собой упругий элемент подвески, в котором в качестве рабочего тела используется сжатый воздух. Конструктивно она выполнена в виде пневматического баллона с резинокордной оболочкой, расположенного между колесной осью и рамой или кузовом автомобиля. В отличие от классической рессоры или витой пружины, пневматическая рессора способна изменять свои характеристики в зависимости от давления воздуха внутри, что делает её активным элементом подвески.
Подвеска любого колесного транспортного средства включает три ключевых компонента: упругий элемент подвески, направляющий элемент подвески и демпфирующий элемент. В традиционных схемах роль упругого элемента выполняют пружина или рессора, направляющего — рычаги или рессоры, а демпфирующего — амортизатор. В пневматической подвеске упругий элемент заменён пневморессорой, при этом направляющие и демпфирующие компоненты сохраняются и работают совместно с ней.
Функциональная роль пневморессоры значительно шире по сравнению с классическими решениями. Она не только воспринимает вертикальные нагрузки от дорожного покрытия, но и позволяет перераспределять их между осями и отдельными колёсами. За счёт изменения давления воздуха система автоматически поддерживает заданное положение кузова, компенсируя загрузку и предотвращая перекосы. Это особенно важно для грузовых автомобилей и микроавтобусов, где неравномерная загрузка является обычной эксплуатационной ситуацией.
К числу основных функций, которые выполняет пневморессора в составе пневматической подвески, относятся:
- передача усилий от дорожного полотна на раму или кузов автомобиля;
- изменение жёсткости подвески в зависимости от нагрузки и условий движения;
- выравнивание нагрузки между колёсами и осями;
- повышение устойчивости транспортного средства при манёврах и движении по неровностям;
- улучшение комфорта за счёт снижения вибраций и ударных нагрузок.
Таким образом, пневморессора выполняет ту же базовую задачу, что и обычная рессора, но при этом предоставляет значительно больше возможностей для управления параметрами подвески. Понимание её роли позволяет перейти к более детальному рассмотрению конструкции и разновидностей этих элементов.

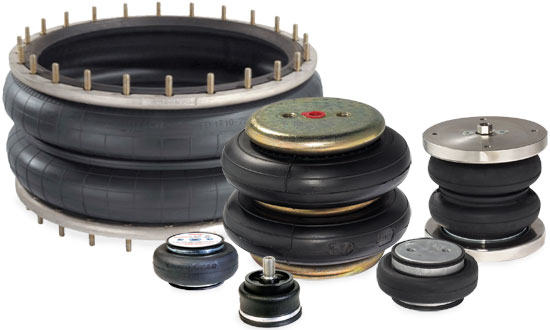

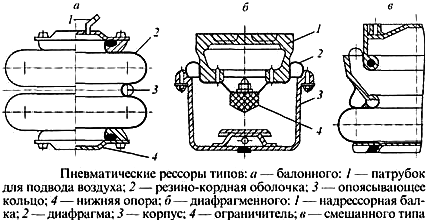

Типы пневморессор: классификация и конструктивные особенности
Современные пневморессоры отличаются разнообразием конструкций, каждая из которых оптимизирована под определённые условия эксплуатации и тип транспортного средства. В основе классификации лежат конструкция резинокордной оболочки и принцип изменения объёма рабочего пространства. На практике применяются три основных типа пневматических рессор: баллонные, диафрагменные и комбинированные.
Каждая разновидность пневморессоры обладает уникальной конструкцией, которая напрямую влияет на диапазон хода, эффективность демпфирования и возможность регулировки жёсткости, включая варианты, применяемые в рессоры на Mitsubishi L200. Подбор конкретного типа определяется массой транспортного средства, характером эксплуатационных нагрузок и требованиями к комфорту езды. Именно по этой причине для легковых автомобилей, грузовиков и специализированной техники используются различные модификации пневмоподушек.

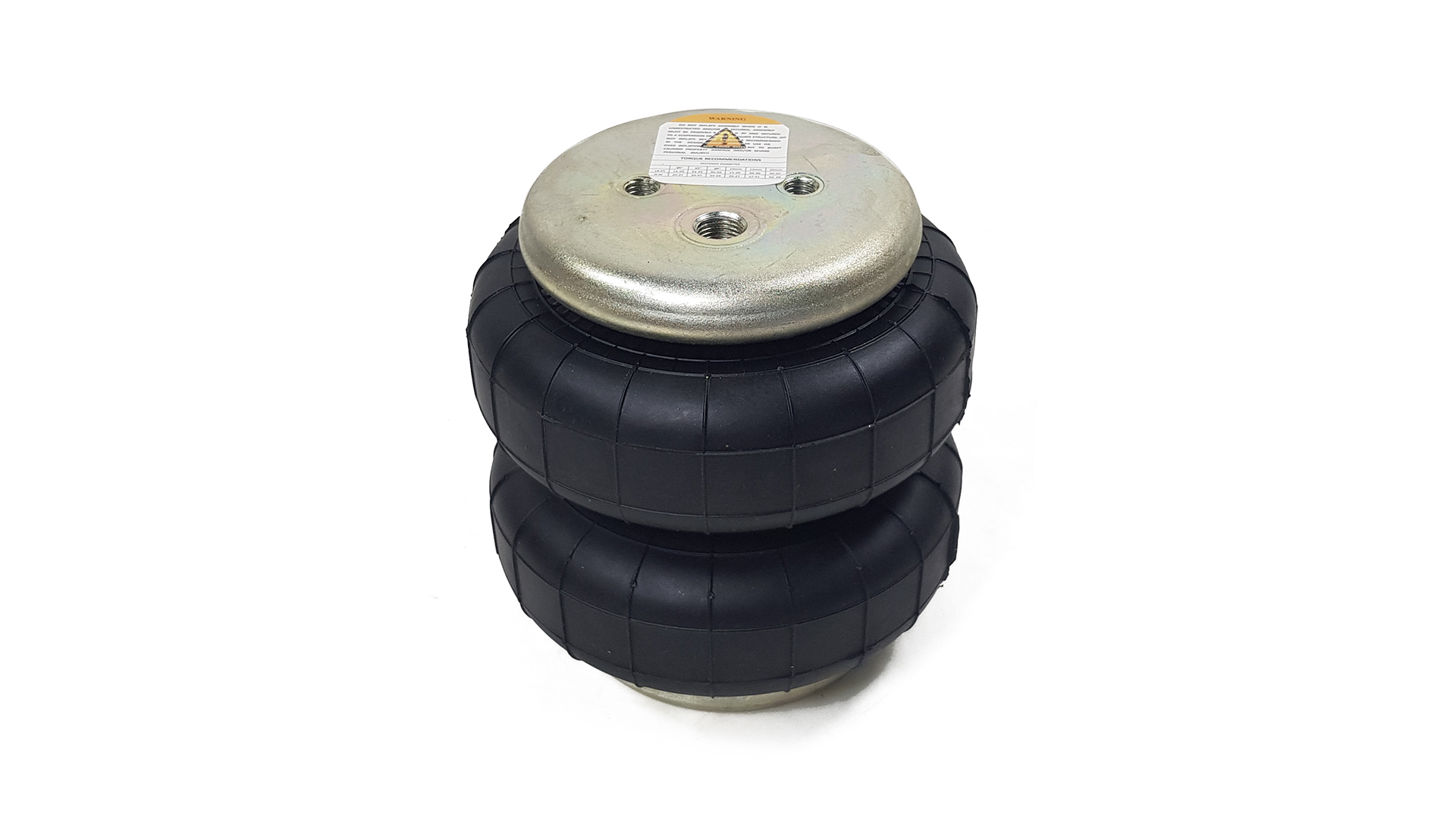

Баллонная пневморессора
Баллонная пневморессора является наиболее простой и распространённой конструкцией. Она состоит из многослойной резинокордной оболочки, зажатой между верхней и нижней металлическими опорами. Через встроенные патрубки осуществляется подача и стравливание сжатого воздуха из воздушного баллона или ресивера, подключённого к системе пневмоподвески.
По форме рабочей оболочки баллонные пневморессоры подразделяются на несколько разновидностей:
- бочкообразная пневморессора;
- сильфонная пневморессора;
- гофрированная пневморессора.
Бочкообразная пневматическая рессора имеет цилиндрическую форму с прямыми или слегка закруглёнными стенками. Это самый простой вариант, отличающийся надёжностью и устойчивостью к перегрузкам. Сильфонная пневморессора состоит из нескольких секций, разделённых опоясывающими кольцами, что позволяет увеличить ход подвески и улучшить распределение нагрузки. Гофрированная пневморессора, в свою очередь, имеет складчатую поверхность, благодаря чему достигается более плавная работа и повышенная чувствительность к мелким неровностям дороги.
Принцип работы баллонной пневморессоры основан на изменении давления воздуха внутри резинокордной оболочки. При подаче сжатого воздуха баллон увеличивается в длину, поднимая кузов автомобиля и повышая жёсткость подвески. При снижении давления баллон сжимается под действием нагрузки, уменьшая клиренс и делая подвеску более мягкой. Такой подход позволяет гибко настраивать параметры движения без вмешательства в механическую часть подвески.
Часто баллонные пневморессоры используются совместно с другими элементами — пружинами или амортизаторами. В легковых автомобилях и внедорожниках они нередко интегрируются в стойки, где пневмобаллон работает вместе с гидравлическим амортизатором, образуя компактный и эффективный узел.
Диафрагменная и рукавная пневморессора: устройство и принцип работы
Диафрагменная пневморессора отличается более сложной конструкцией по сравнению с баллонной, но при этом обеспечивает иной характер работы подвески. Основными элементами такой пневмоподушки являются корпус-основание, верхняя опора и резинокордная диафрагма, соединяющая эти части в единый герметичный объём. Размеры компонентов подобраны таким образом, что верхняя опора может частично входить внутрь корпуса, изменяя рабочий объём при изменении давления воздуха.
Принцип работы диафрагменной пневморессоры заключается в том, что при подаче сжатого воздуха в корпус верхняя опора выдвигается, поднимая кузов или раму транспортного средства. Одновременно с этим возрастает жёсткость подвески. При движении по неровностям верхняя опора совершает вертикальные колебания, а диафрагма частично выполняет функции демпфирующего элемента, снижая передачу ударов и вибраций.

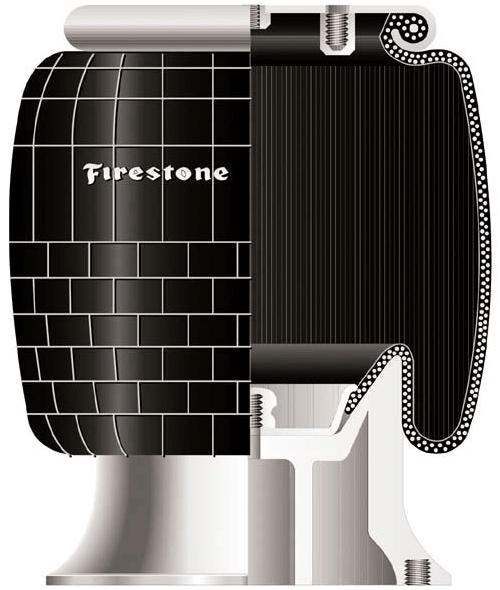

Разновидностью данной конструкции является рукавная пневморессора, которую также называют диафрагменной рукавного типа. В ней вместо классической диафрагмы используется удлинённый резиновый рукав увеличенного диаметра, внутри которого располагается корпус-основание. Такая конструкция позволяет значительно изменять длину пневморессоры, обеспечивая широкий диапазон регулировки высоты и жёсткости подвески.
Рукавная пневматическая рессора получила наибольшее распространение в грузовых автомобилях. Она часто используется как самостоятельный упругий элемент без дополнительных пружин или рессор. Благодаря большой рабочей поверхности и значительному объёму воздуха, рукавные пневморессоры эффективно воспринимают высокие нагрузки и обеспечивают стабильную работу подвески при полной загрузке транспортного средства.
Переходя к следующему типу конструкций, важно отметить, что в некоторых условиях требуется сочетание преимуществ разных схем, что и привело к появлению комбинированных решений.
Комбинированная пневморессора и её применение
Комбинированная пневморессора объединяет в себе элементы баллонной и диафрагменной конструкций. Как правило, в нижней части такой пневмоподушки располагается баллон, а в верхней — диафрагма. Подобное сочетание позволяет добиться оптимального баланса между жёсткостью, ходом подвески и демпфирующими свойствами.
Основное преимущество комбинированной пневматической рессоры заключается в возможности более точной настройки характеристик подвески. Баллонная часть отвечает за восприятие основной нагрузки и изменение клиренса, а диафрагменная — за сглаживание колебаний и повышение устойчивости транспортного средства. Это делает такие решения особенно эффективными в условиях переменных нагрузок и сложного рельефа.
Несмотря на технические преимущества, комбинированные пневморессоры применяются ограниченно. Чаще всего их можно встретить на специализированной технике и железнодорожном транспорте, где требуется высокая надёжность и возможность точной регулировки подвески. В автомобильной промышленности они используются реже из-за сложности конструкции и более высокой стоимости по сравнению с классическими решениями.
Место пневморессоры в конструкции пневматической подвески
Пневматическая подвеска строится вокруг пневморессор, которые устанавливаются на каждой оси со стороны колёс. Именно они воспринимают основную нагрузку и определяют поведение автомобиля при движении. Количество и тип пневморессор на оси зависят от массы транспортного средства и характера эксплуатации.
В легковых автомобилях чаще всего применяются пневматические стойки, объединяющие амортизатор и пневмобаллон в одном корпусе. На одной оси устанавливается по две такие стойки, которые полностью заменяют классические пружинные элементы. Это позволяет сохранить компактность конструкции и обеспечить высокий уровень комфорта.

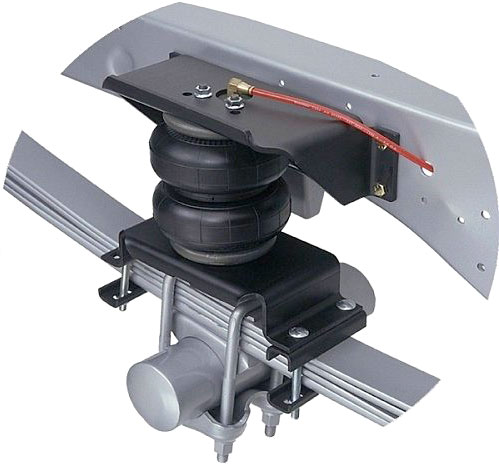

В грузовых автомобилях схема отличается. Здесь широко используются одиночные рукавные или сильфонные пневморессоры, устанавливаемые по две или четыре на ось. В конфигурациях с четырьмя элементами рукавные пневморессоры выполняют роль основных упругих элементов, а сильфонные используются как вспомогательные демпфирующие компоненты. Такое решение повышает устойчивость и долговечность подвески при интенсивной эксплуатации.
Сжатый воздух подаётся в пневморессоры от ресивера через систему трубопроводов, клапанов и кранов. Управление осуществляется из кабины или салона автомобиля, что позволяет водителю изменять параметры подвески в зависимости от условий движения. Понимание места пневморессоры в этой системе важно для правильного выбора и обслуживания данных элементов.
Выбор, замена и обслуживание пневморессор
В процессе эксплуатации пневморессоры подвергаются значительным механическим и климатическим нагрузкам, что со временем приводит к износу резинокордной оболочки и утрате герметичности. Наиболее распространённой неисправностью является утечка воздуха, из-за которой подвеска теряет способность удерживать заданную высоту и жёсткость.
Признаками неисправности пневморессоры могут служить крен автомобиля при стоянке с выключенным двигателем, неравномерная высота кузова, а также невозможность регулировки параметров пневмоподвески. При обнаружении подобных симптомов необходимо провести диагностику и при необходимости заменить неисправный элемент.
При подборе новой пневматической рессоры важно обращать внимание на соответствие монтажных размеров и рабочих характеристик, особенно если речь идёт о рессоре для Мерседес Спринтер. Рекомендуется устанавливать пневморессору того же типа, который был изначально предусмотрен производителем. В большинстве случаев специалисты советуют менять сразу обе пневморессоры на одной оси, даже если одна из них ещё исправна, чтобы обеспечить сбалансированную и стабильную работу подвески.
Техническое обслуживание пневморессор включает регулярный осмотр, очистку от загрязнений и проверку герметичности. Своевременное обслуживание позволяет значительно продлить срок службы пневмоподушек и сохранить эффективность всей пневматической подвески.
Заключение
Пневморессора является ключевым элементом пневматической подвески, определяющим её функциональные возможности и эксплуатационные характеристики. Использование сжатого воздуха в качестве рабочего тела позволяет гибко изменять жёсткость и высоту подвески, обеспечивая высокий уровень комфорта и устойчивости транспортного средства. Разнообразие типов пневморессор — от баллонных до комбинированных — даёт возможность подобрать оптимальное решение для конкретных условий эксплуатации.
Грамотный выбор пневматической рессоры, её своевременная замена и регулярное обслуживание напрямую влияют на надёжность и безопасность автомобиля. Понимание устройства, принципа работы и места пневморессоры в системе подвески позволяет эффективно использовать потенциал пневмоподвески и продлить срок службы её компонентов. В современных условиях пневморессора по праву считается основой пневматической подвески и важнейшим элементом комфорта и управляемости автомобиля.
